Дачный водопроводный комплект ДВК-25

Описание

Дачный водопровод ДВК-25 - предназначен для полива растений на садово-огородных участках в трубопроводах с условным давлением не более Py= 0,63 МПа (6,3 кг/см2). Имеет на входе подвод под шланг 1′ (внутренний диаметр шланга 25 мм). На выходе – 4 крана с отводами под шланг 1/2′ (внутренний диаметр 15 мм) и шланг 3/4′ (внутренний диаметр 20 мм). Для обеспечения надежного соединения со шлангами применять хомуты.

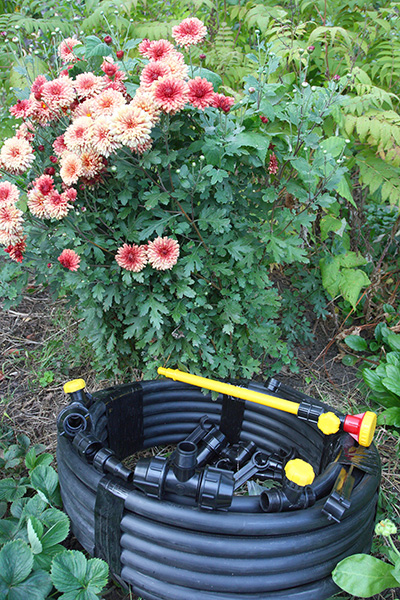

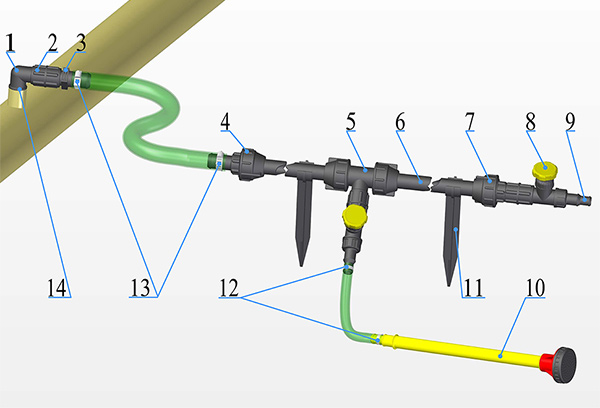

Сборочные единицы:
1. Уголок резьбовой СШ-У20РР 1 шт
2. Муфта резьбовая СШ-В20РР 5 шт
3. Переходник СШ-25Т20Р    1 шт
4. Муфта переходная КФ-25-200 1 шт
5. Тройник КФ-25-100 3 шт
6. Труба длиной 25 м (диаметр 25 мм) 1 шт
7. Муфта переходная КФ-25-300 1    шт
8. Кран водопроводный КВ-20М (3/4′) 4 шт
9. Переходник СШ-20В15Т    4 шт
10. Насадка для полива НПУ-600 1 шт
11. Кол трубный    8 шт
12. Хомут № 4
13. Хомут № 5
14. Кольцо уплотнительное КР-25x2Пл 11 шт

Установка и сборка дачного водопровода
Размотать бухту трубы (25 м) по длине участка, расправить и дать возможность отлежаться.
Подсоединить к центральному водопроводу куском шланга 1 дюйм (внутренний диаметр 25 мм), используя кольцо уплотнительное (позиция № 14), уголок (позиция № 1), муфту (позиция № 2), переходник (позиция № 3), хомуты № 5 (позиция № 12), муфту переходную (позиция № 4). На трубе оформить напильником заходную фаску 1 х 45°, вставить в муфту переходную (позиция № 4), так чтобы труба зашла во внутрь резинового уплотнительного кольца и обжать трубу гайкой. Уголок (позиция № 1) необходим для того, чтобы шланг не перегибался.
На другом конце трубы оформить напильником фаску 1 х 45° и установить переходную муфту (позиция № 7), далее установить кран (позиция № 8) и переходник (позиция № 9).
Наметить места установки трех или меньшего количества отводов для полива. В местах установки отводов трубу разрезать пополам ножовочным полотном, снять заусенцы, оформить фаски 1 х 45° и установить тройники (позиция № 5). Далее – по схеме.
В местах установки отводов трубу зафиксировать колышками (позиция № 11).
Для полива можно использовать как полдюймовые шланги с внутренним диаметром 15 мм, так и трехчетвертные с внутренним диаметром 20 мм. С этой целью на переходнике (позиция № 9) предусмотрены два диаметра 15 мм и 20 мм. Полдюймовые шланги легче, с ними удобней работать.
